一、離心式鼓風機工作原理
離心式風機主要靠離心力的作用，將外部氣體吸入旋轉葉輪的中心處，在離開葉輪葉片時，氣體流速增大，使氣體在流動中把動能轉換為靜壓能，然后隨著流體的增壓，使靜壓能又轉換為速度能，從而把輸送的氣體送入管道或容器內。工作原理如圖1所示。
圖1 離心式鼓風機工作原理
二、離心式鼓風機結構特點
離心式鼓風機的結構主要有機殼、轉子組件、密封裝置、軸承支承、潤滑系統等零部件構成。按軸承支承形式，其結構可制做為懸臂式（如圖2）和雙支承式（如圖3）。

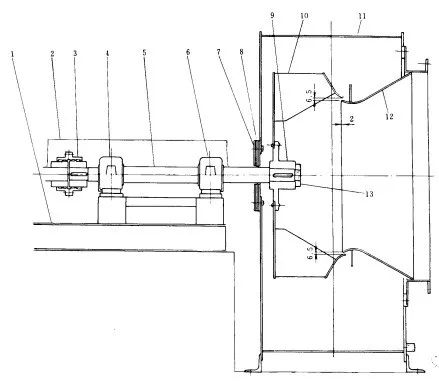

圖2 懸臂式離心鼓風機
1一底座；2一蓋；3一齒輪聯軸器；4一軸承；5一軸；6一軸承；7一填料護板；
8一填料密封；9一輪級；10一葉輪；11一殼體；12一進口錐體；13一鎖緊螺栓

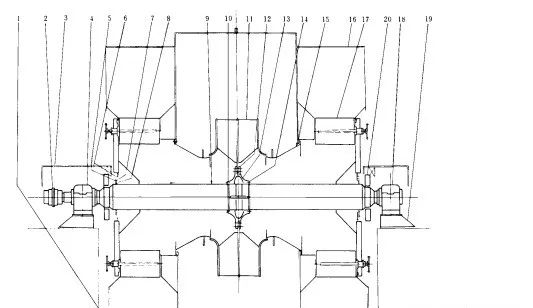

圖3 雙支承離心鼓風機
1一底板；2一聯軸器；3一軸承蓋；4一軸承；5一護板；6一壓蓋；7一填料護板；8一密封填料；9一軸；10一銷釘；11一葉輪；12一蓋板；13一輪轂；14一板；15一進口錐體；16一殼體；17一進口葉片調節控制裝置；18一軸承；19一軸承托架；20一冷卻風機
1. 機殼
離心式鼓風機的機殼由鑄鐵制作，或用鋼板焊接而成。機殼根據葉輪形式可做成水平剖分或蝸殼狀。對于低壓離心鼓風機，機殼大都做成水平剖分式。
對于單級鼓風機大都做成蝸殼式。蝸殼的作用是將葉輪增壓后的氣體收集起來，然后流入流道。
離心式多級鼓風機機殼內有回流室、隔板、擴壓器等零件。氣體由擴壓器進入回流室，然后引入下一級葉輪，連續的把氣體送入管道。
2. 轉子組件
離心式鼓風機的主要部件是轉子，它是由葉輪、主軸、軸套、排氣室、平衡盤、密封、聯軸器等部件組成。
（1）葉輪
葉輪由輪盤、輪轂和葉片鉚接、焊接或整體鑄造而成。其主要作用是使氣體通過葉輪后提高壓力和氣流速度。
（2）主軸
主軸上裝有風機的轉動部件，其作用是傳遞轉矩使葉輪旋轉，一般離心式風機的軸伸出機殼外面。
（3）聯軸器
聯軸器連接驅動機和風機軸，傳遞驅動機的轉矩，也起安全連接作用。
3. 密封
化工廠用離心式鼓風機的級間密封多是迷宮式氣封，應用最多的迷宮式密封結構有拉別令密封（如圖4）和梳齒密封（如圖5）軸端密封多是O形環和漲圈式密封。
拉別令密封和梳齒密封的鑲片一般應是軟薄片金屬，例如合金鋁和不銹鋼薄片。非金屬材料常用塑料板。
圖4 拉別令密封
圖5 梳齒密封
4. 入口調節葉片裝置
進口葉片調節控制裝置是用來調節來自風葉的空氣流。其結構是風扇的入口有可移動的葉片，安裝在徑向方面，改變葉片的角度可使葉輪的速度發生變化。
進口葉片調節控制裝置是用鋼板焊接制成，所有的葉片都制作成在葉片主軸周圍旋轉90°以便調整來自風扇的空氣流動率。進口葉片調節控制裝置的結構如圖6所示。
圖6 進口葉片調節控制裝置
1一外殼；2一軸；3一葉片；4一拉臂
葉片的方向可閉合可敞開，以適應風扇的旋轉方向，以便給予葉輪的入口部件有效的預旋流。
5. 軸承
軸承是支承轉子、保證轉子能平穩旋轉的部件，同時還可調節旋轉轉子產生的徑向和軸向力。對于低壓低轉速的風機，大多選用滑動軸承；對于中壓以上高轉速的風機，大多選用滾動軸承。
6. 潤滑系統
離心式鼓風機的潤滑系統一般采用恒油位自流式潤滑，其形式很多，包括注油杯、注油槍等，但對于大型高速風機，則單獨有油泵、油箱、過濾器、冷卻器等潤滑油系統。
